本系统集成了多种技术先进的在线油液传感器，可监测润滑油粘度、密度、温度、介电常数、水分、金属磨粒、污染度传感器等等多种润滑油的理化指标、污染度指标、金属磨粒指标。能判断设备早期故障和及时提醒用户，与传统的时间表相比，可以采取更低成本的保养措施，实现为设备长久稳定运行保驾护航。
产品特征
1.非标产品标准化：直连油路，操作方便，一键触摸启动，实时监控检测
2.模块化设计：可根据客户需求集成多种传感器。
3.检测范围广：满足高精度、低成本条件下准确高效的状态监测要求。
4.远程诊断：有线/无线传输自由选择，后台自动预警；云端免费存储，电脑/手机实时查看，远程监控。
5.历史数据用于变化趋势跟踪，更好地进行数据分析和调查。
在线油液监测系统有什么帮助？
1.跟踪监测设备的运行状态和变化趋势。
2.为设备管理人员制定机器停机维护计划和全面维护计划提供科学依据。
3.实现机械和润滑油的最大使用效率，能及时发现和修复隐藏的故障，延长大修周期。用户受益于降低的运行和维护成本和高效的生产力。
结构介绍：
本结构采用模块化和标准化设计，其特点是提高生产效率、提高通用互换性。力求以少量的模块组成尽可能多的产品，并在满足要求的基础上使产品精度高、性能稳定、成本低廉、降低复杂度、降低成本；可以通过模块的选择和组合构成不同顾客定制的产品，以满足市场的不同需求。

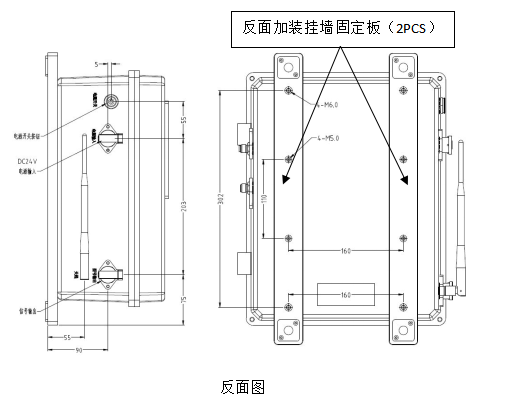

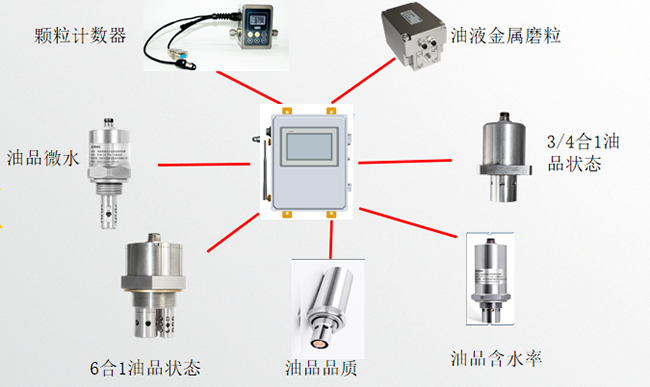

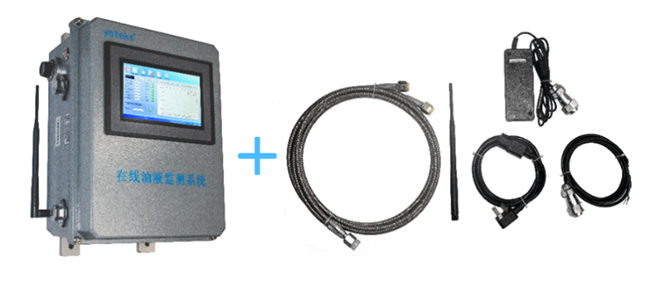

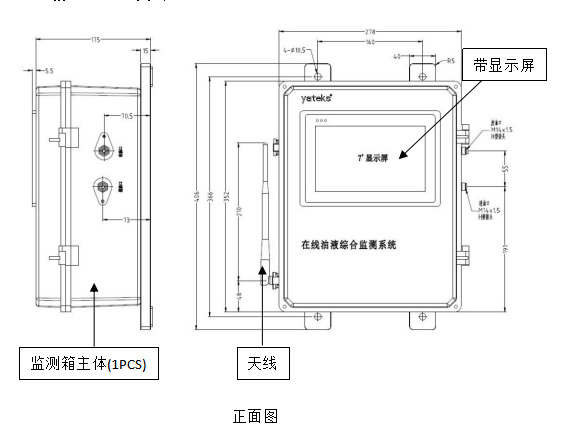

监测箱内部结构组成：磨粒传感器 清洁度传感器 含水率传感器 粘度传感器 微量水传感器 介电常数等，用户可根据不同需求进行功能选配。监测箱外观结构组成：监测箱主体（1pcs） 挂墙固定板（2pcs） 天线。
进出口螺纹规格及密封形式：
进油口螺纹规格为：m14*1.5外螺纹h型接头。
出油口螺纹规格为：m14*1.5外螺纹h型接头。
|
理化指标 |
测量范围 |
测量精度 |
|
动力粘度 |
1～1000mpa.s |
±5% |
|
运动粘度 |
1～1000mm²/s（cst） |
±5% |
|
密度 |
600～1250 kg/m³ |
±3% |
|
温度 |
-40～120℃ |
±0.3℃（40℃） |
|
理化指标 |
测量范围 |
测量精度 |
|
动力粘度 |
1～1000mpa.s |
±5% |
|
运动粘度 |
1～1000mm²/s（cst） |
±5% |
|
密度 |
600～1250kg/m³ |
±3% |
|
介电常数 |
1～6 |
±5% |
|
温度 |
-40～120℃ |
±0.3℃（40℃） |
|
理化指标 |
测量范围 |
测量精度 |
|
动力粘度 |
1～1000mpa.s |
±5% |
|
运动粘度 |
1～1000mm²/s（cst） |
±5% |
|
密度 |
600～1250 kg/m³ |
±3% |
|
介电常数 |
1～6 |
±5% |
|
温度 |
-40～120℃ |
±0.3℃（40℃） |
|
饱和度 |
0～1 aw |
±0.02aw ( 0～0.6) ±0.03aw (0.6～0.9) ±0.04aw (0.9～1) |
|
含水量 |
0～5000ppm |
±10% 多次测量平均值 |
|
理化指标 |
测量范围 |
测量精度 |
|
温度 |
-40～120℃ |
±0.3℃（25℃） |
|
含水率 |
0～10% |
±0.3%（典型） ±0.5%（最大） |
|
理化指标 |
测量范围 |
测量精度 |
|
温度 |
-40～120℃ |
±0.5℃（25℃） |
|
饱和度 |
0～1（aw） |
±0.02aw（0.0～0.6）±0.03（aw） ±0.04aw（0.9～1.0） |
|
含水量 |
0～5000ppm |
±10% |
|
理化指标 |
测量范围 |
测量精度 |
|
温度 |
-40～120℃ |
±0.3℃（25℃） |
|
介电常数 |
1～6 |
±3% |
|
检测项目 |
技术参数 |
|
光 源 |
半导体激光器 |
|
检测范围 |
1～100μm或4～70μm（c） |
|
灵敏度 |
1μm（iso4402）或4μm（c）(iso11171，gb/t18854-2002) |
|
测量通道 |
内置gjb420a-96、gjb420b-06、nas1638、iso4406等标准 |
|
粒径尺寸 |
1µm、2µm、5µm、10µm、15µm、25µm、50µm、100µm；4µm(c)、4.6µm(c)、6µm(c)、10µm(c)、14µm(c)、21µm(c)、38µm(c)、70µm(c) |
|
测试准确度 |
±1个污染度等级 |
|
检测流速 |
25～300ml/min |
|
测量指标 |
金属磨粒 |
|
可选 |
铁磁性磨粒、非铁磁性磨粒、磨粒总数 |
|
测量范围 |
40～99um fe |
|
100～199um fe |
|
|
200～299um fe |
|
|
300～399um fe |
|
|
≥400um fe |
|
|
铁磁性磨粒总数 |
|
|
150～199um non-fe |
|
|
200～299um non-fe |
|
|
300～399um non-fe |
|
|
400～499um non-fe |
|
|
≥500um non-fe |
|
|
非铁磁性磨粒总数 |
|
|
磨粒总数 |
|
|
测量精度 |
流体温度-30℃～85℃检出率≥85%； 流体温度85℃～105℃检出率≥80%。 |
|
系统 |
产品尺寸 |
352*278*160mm（误差±2mm） |
|
重量 |
12.5±2 kg（不同配置重量差异较大） |
|
|
液晶屏 |
7″工业触摸液晶屏，分辨率800*480 |
|
|
数字信号 |
rs485(modbus rtu)、4g (选配)、tcp网络 |
|
|
工作电压 |
dc24v |
|
|
工作电流 |
<2.5a |
|
|
功能 |

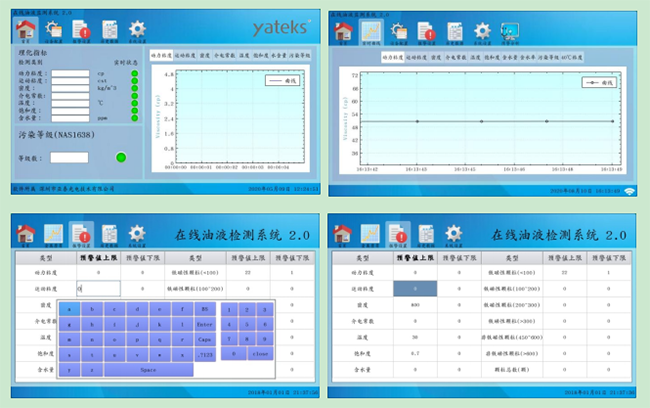

实时数据查看，趋势显示，历史查询。数据导出、软件远程在线升级、现场升级 |
|
|
内存 |
32g 高速tf卡 |
|
|
壳体材料 |
铸铝 |
|
|
防护等级 |
ip64 |
|
|
软件 |
操作系统 |
实时多任务操作系统 |
|
用户界面 |
触摸屏操作菜单 |
|
|
文件管理 |
支持历史数据查询 |
|
|
预警功能 |
支持预警值设置与报警 |
|
|
软件升级 |
可通过机箱usb接口升级 |
|
|
云平台 |
可以实时查看仪器状态与测量数据 |
|
|
数据接口 |
支持rs485、tcp和模拟量输出（选配） |
|
工作温度 |
-20～60℃ |
|
存储温度 |
-20℃～70℃ |
|
工作油压 |
≤1.0mpa； （1.5～40mpa高油压需另选配减压阀） |
|
流体测量温度 |
0～100℃(推荐10～85℃) |
