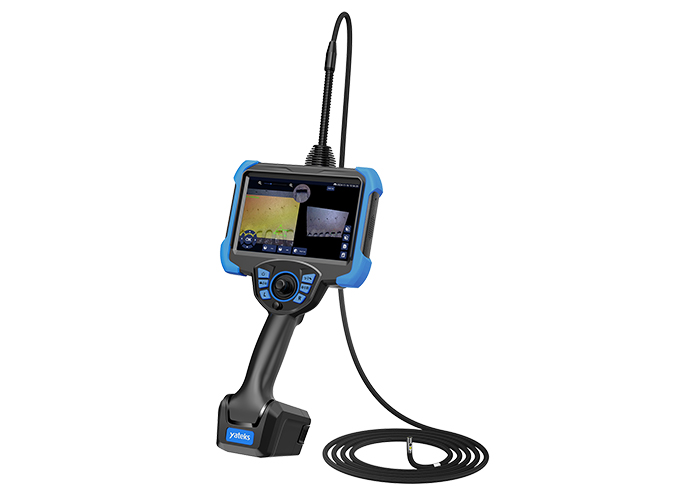

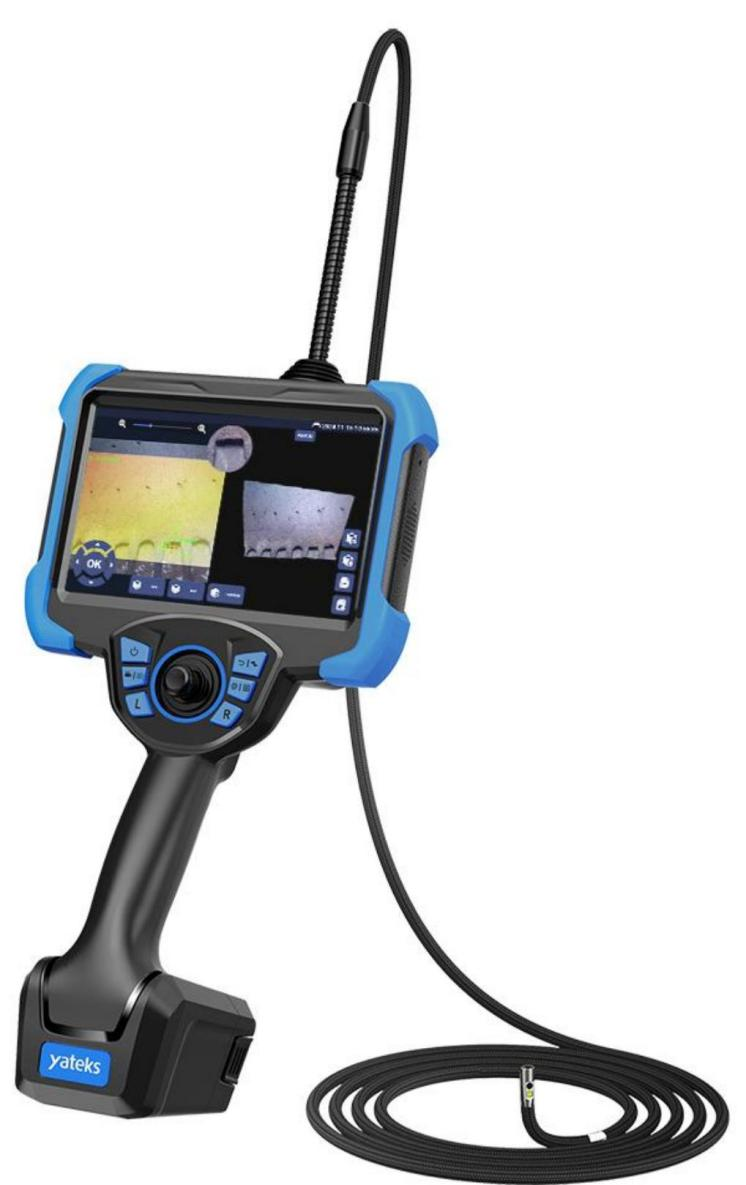

a ie系列三维测量工业视频内窥镜
产品综述
a ie 系列三维测量工业内窥镜采用 7″ips 高清液晶护眼屏，分辨率高达 1920*1200，具触摸、按键双功能，操作快速方便； 采用亚泰光电专利技术 ， 自行开发图形处理器技术 ，使图像、视频响应速度更快 ，呈显画面更清晰细腻。 探头 360°全方位旋转、过载保护并自动锁定、复位 ，实现远距离图像传输 ，可以进入到更深的通道检测， 支持 6.0tops 算力，满足缺陷检测和测量的要求；丰富的外围接口，扩展性更强；集光学、精密机械、电 子机械、 电子技术和显微摄像技术一体的新型无损探伤仪器 ，用于肉眼无法触及到的内部表面缺陷检测。

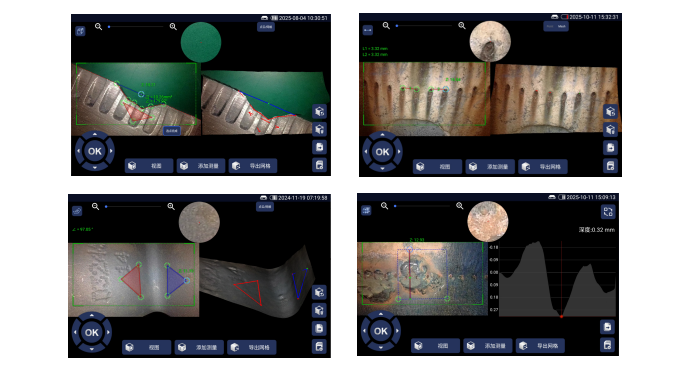

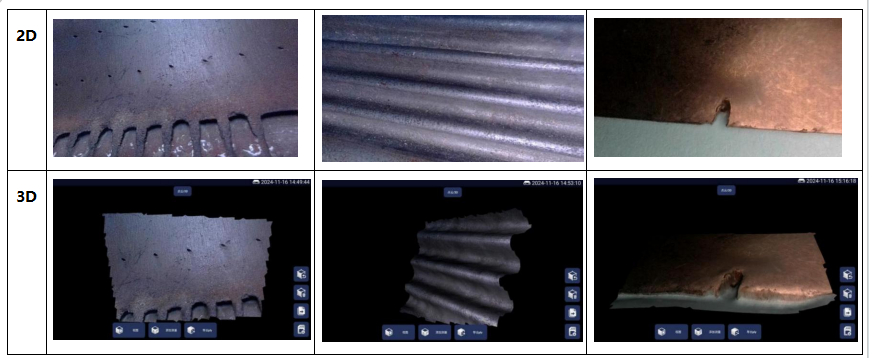

1.逼真 3d 建模显示——搭载最高 200 万高清摄像头 ，可单纯 2d 或单纯 3d 图像显示 ，映射位置 准确 ，精准去除周边影响
3.实时测距功能——检测镜头到被测物中心点的距离 ，避免探头的碰撞并提示最佳的测量距离
实时测量物体到镜头的距离(范围8mm-40mm 内, 精准度≥95%)

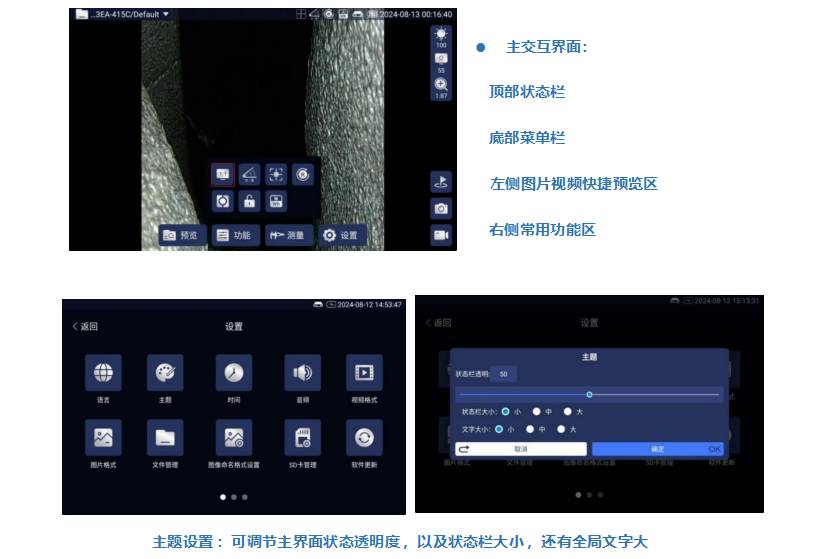

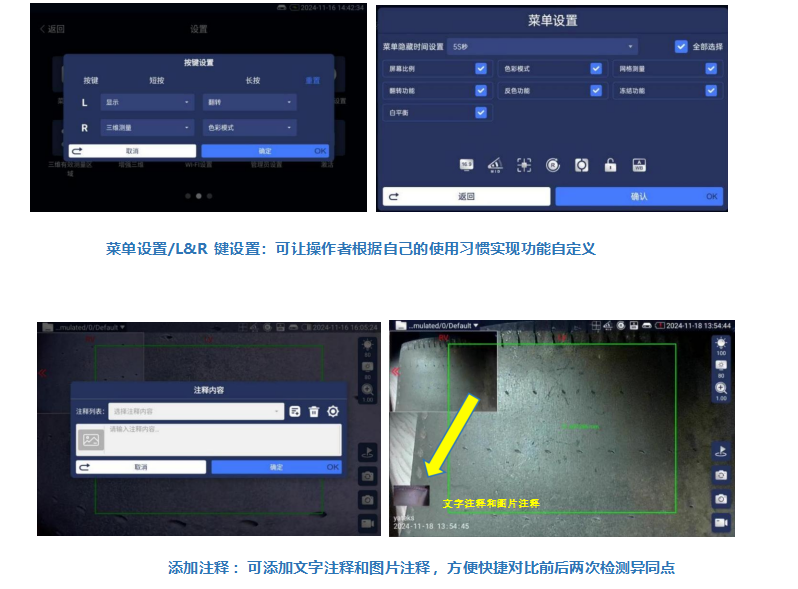

4.友好强大 ui 交互——
5.操作简便直观——
l多任务智能操作系统 ，操作界面简单易懂并配备触摸屏和简洁的操作按钮
l轻量化设计 ，整机重量只有 2kg
l语音导航功能 ，让操作者解放双手

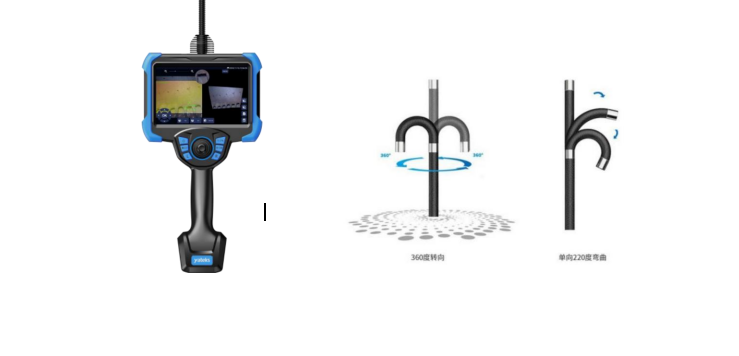

l亚泰专利技术 ，步进、快慢速调节和微调锁定功能以及电动 360°转向控制 ，最大单向 220°弯曲角度
6.模块化设计 ，可快速拆装更换——
l 触摸屏和按键双智能化操作设计以及符合人体工程学设计 ，便于握持和单手操作；
l 大容量可拆卸能充电电池包 ，提供强力续航;
l 一键更换手柄 ，方便快捷；
l 管线直径 0.85mm-8.4mm 可选 ，长度最长 20 米 (防尘防水 ip67，防水深度可达10米)

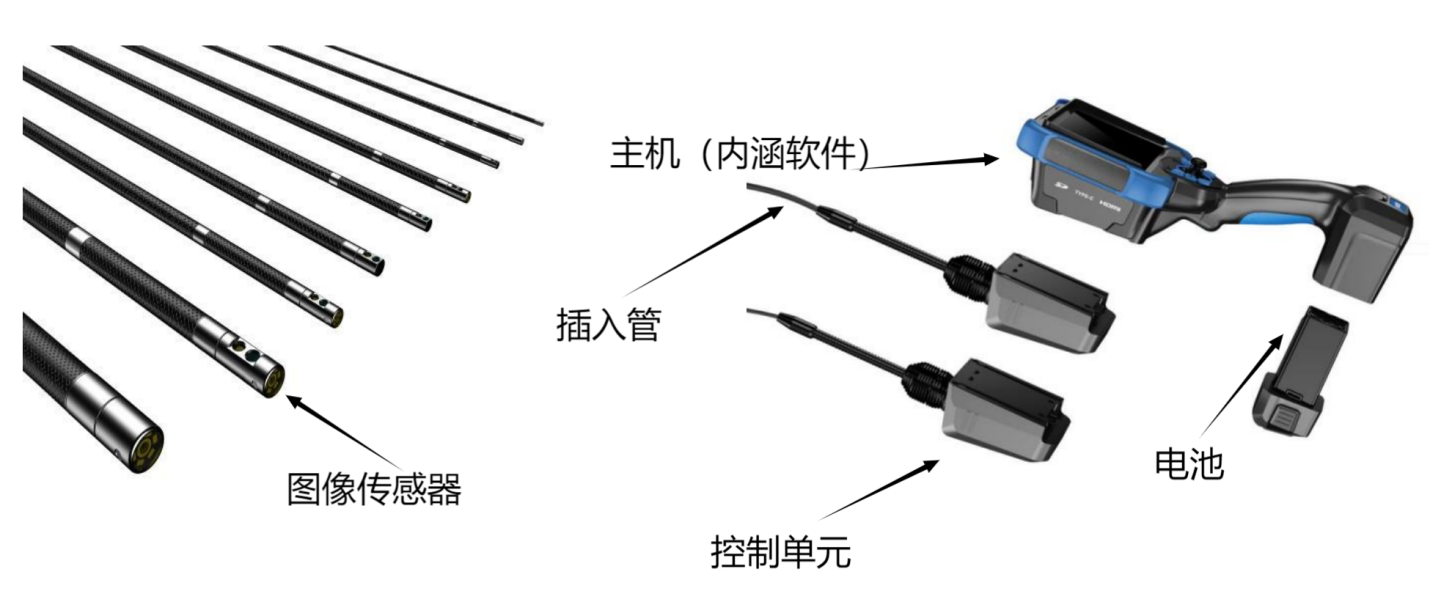

包含控制单元、图像传感器、插入管及其配套的软件，软件安装在控制单元内

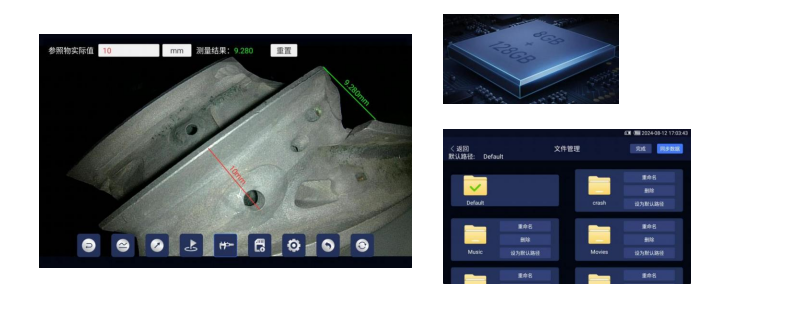

7.强大的储存功能——自带128gb 内部存储 64gu 盘，存储空间满足存储更多照片、视频的需求，在设备 操控上也将得到更加酣畅的体验；对大量存储的图片视频可进行分类管理并对图片可放大、缩小、还原、删除、涂鸦，对比 测量等操作。

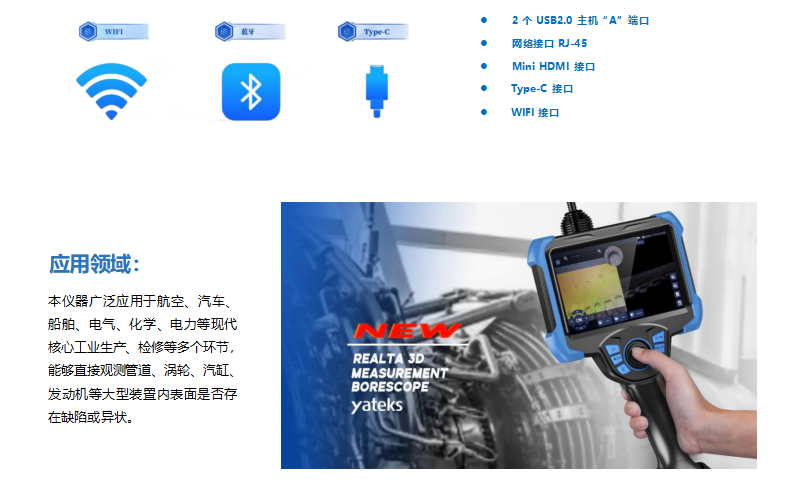

8.良好的连接性和扩展性——配备多种接口 ，方便与外部设备进行连接和数据传输 ，支持 wlan 和蓝牙 功能 ，便于与其他设备进行无线通信和数据共享 ，打通无损检测全生态链 ，实现远程操作和协作 ，提高工作效率。

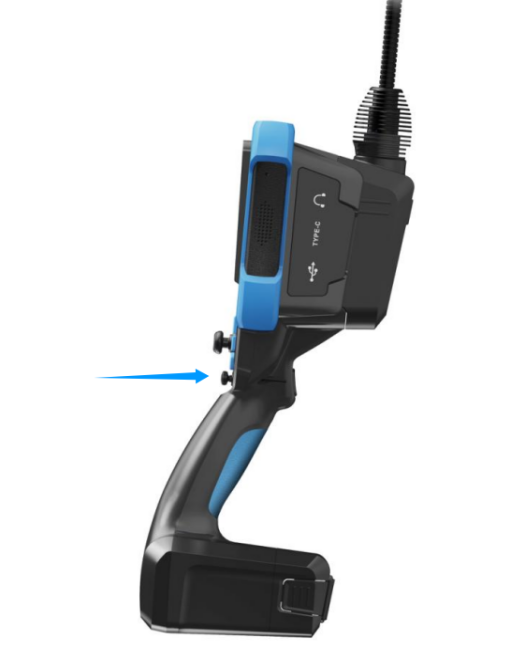

9.增加小遥杆，使选点更精准，保证测量数据可靠性
l 精准定位,提高测量精度
手动选点易因手抖、视觉误差产生偏差，增加小摇杆使操作稳定，配合高精度成像和测量系统,探头精准对准微观目标，减少人为选点误差。针对需多点测量获取完整数据的情况，精准控制探头选点，保障数据可靠。
l 提升操作便捷性与效率,保证数据可靠性与重复性
可单手操作，缩短选点时间，精确选点测量，在定期检测、质量控制中，不同时间和操作人员获取的数据具有可比性，便于分析设备状态。而且，这些数据便于存储追溯，出现问题时能依此快速定位并解决。
技术参数：
|
aie系列三维测量工业视频内窥镜 |
|||
|
系统 |
尺寸 |
364*198.5*132.5mm |
|
|
重量 |
2kg（含两米插入管） |
||
|
显示器 |
1920*1200（16：10）， 7寸ips工业高清触摸液晶屏 |
||
|
主要功能 |

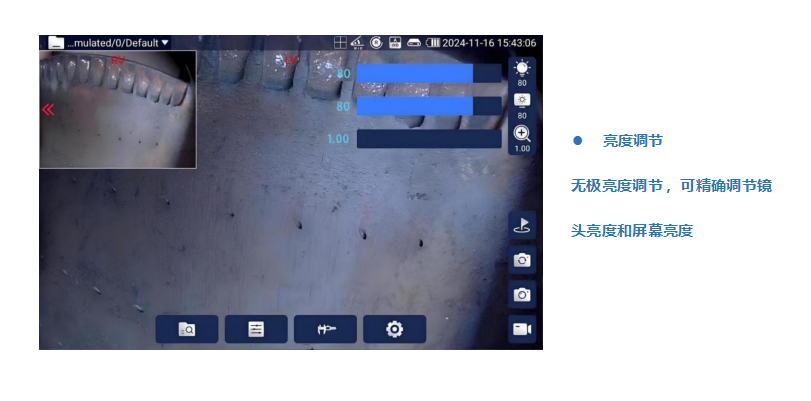

拍照、录像、光源亮度调节、屏幕亮度调节、放大缩小、画面翻转、反色、画面冻结、色彩模式调节、显示比例、网格测量、自动白平衡、图像浏览、锁定微调、菜单，支持 10 余种三维测量功能 |
||
|
操作杆控制 |
电动摇杆、过载保护 |
||
|
导向控制 |
支持锁定微调、步进、快慢速调节、自动复位 |
||
|
内存 |
内置128g 扩展64g u盘（最高扩展256g） |
||
|
数据 i/o 端口 |
mini hdmi、2个usb2.0主机“a”端口、type-c接口、耳麦接口 |
||
|
扩展性 |
wifi、蓝牙连接 |
||
|
供电方式 |
充插两用 |
||
|
待机时间 |
标配 4 节锂电池，待机时间≥ 4h， |
||
|
操作方式 |
支持主机与操作手柄分离，一主机可配多套手柄 |
||
|
软件 |
操作系统 |
多任务智能操作系统，支持菜单驱动和按键操作 |
|
|
文件管理 |
支持图片 / 视频播放、删除、格式化、命名、备注、涂鸦等 |
||
|
图像控制 |
缩放、回放、对比、注释 |
||
|
负片功能 |
动态负片 |
||
|
数字缩放 |
1-5倍，支持自定义缩放倍数 |
||
|
影像控制 |
画面定格、图像翻转、图像镜像 |
||
|
视频标记 |
支持视频标记，快速定位，暂停等（拍照后继续录制） |
||
|
图片格式 |
jpg、png（记录日期和时间） |
||
|
视频格式 |
avi、mp4（记录日期和时间） |
||
|
语言 |
支持简体中文、繁体中文、英语、法语、西班牙语、俄语、日语、韩语、德语、葡萄牙语等 |
||
|
色彩设置 |
原始模式、近距模式、远距模式，支持自定义 |
||
|
白平衡 |
自动白平衡、手动白平衡 |
||
|
测量 |
测量准确度 |
平面≥97%；深度≥95% |
|
|
测量精度 |
0.01mm |
||
|
文本注释 |
具有文本添加注释功能，可根据检测情况随时对图片进行注释，方便报告生成 |
||
|
软件升级 |
通过 u盘升级包升级 |
||
|

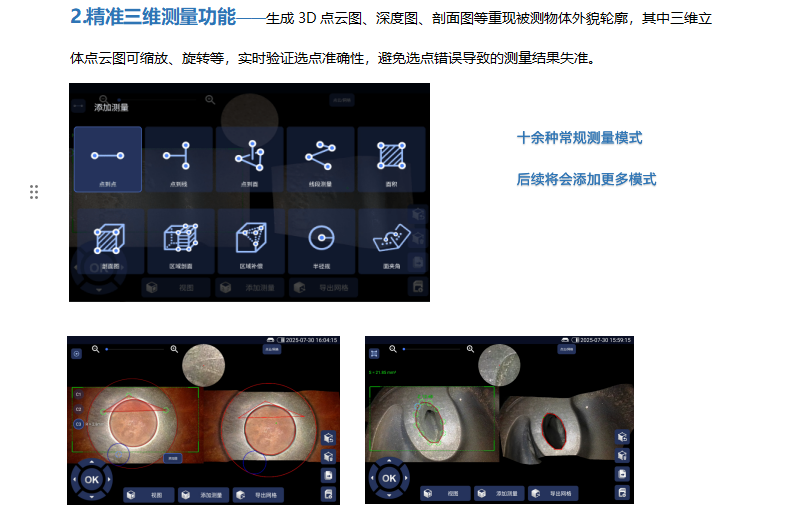

三维测量 |
基本测量 |
长度、周长、面积、深度、剖面等 |
|
|
高级测量 |
区域剖面、区域补角、半径规、面夹角等 |
||
|
镜头 插入管参数 |
摄像头像素 |
16万~200万 |
|
|
镜头外径 |
0.85mm\1.1mm\1.7mm\2.2mm\2.8mm\4mm\6mm\8.4mm |
||
|
景深 |
3 ～ 50mm、10 ～ 100mm、50 ～ ∞ |
||
|
照度 |
照度 50000lux、80000lux、100000lux 等，支持定制 |
||
|
插入管长度 |
0.5~20 米可定制 |
||
|
插入管工艺 |
4 层钨合金钢丝编织耐磨管，支持定制 |
||
|
镜头转向 |
360°电动任意向 |
||
|
最大弯曲角度 |
单向 220° |
||
|
管线更换 |
10s 内插拔换管线 |
||
|
操作 环境 |
主机工作温度 |
温度 -20 ～ 65℃ |
|
|
探头工作温度 |
温度 -25 ～ 85℃ |
||
|
相对湿度 |
95% 无冷凝 |
||
